초슬림형 릴레이 (SSR / EMR) - 폭 5mm
• 인쇄회로 기판 또는 소켓 장착형
• 35mm DIN 레일 장착 가능
• 나사식, 푸시인 단자형 소켓 지원
• 무소음, 고속 스위칭 및 긴 전기적 수명
• 초슬림 설계 (폭 5mm)+H40
• 민감 DC Coil 입력 회로 (93 시리즈 소켓 사용 시 AC/DC 겸용 입력 구동 가능)
• UL 인증 등록 (일부 릴레이/소켓 조합)
• 방수 밀폐형 등급 : RT III
• 절연전압 : 3kV AC (SSR), 6kV AC (EMR)

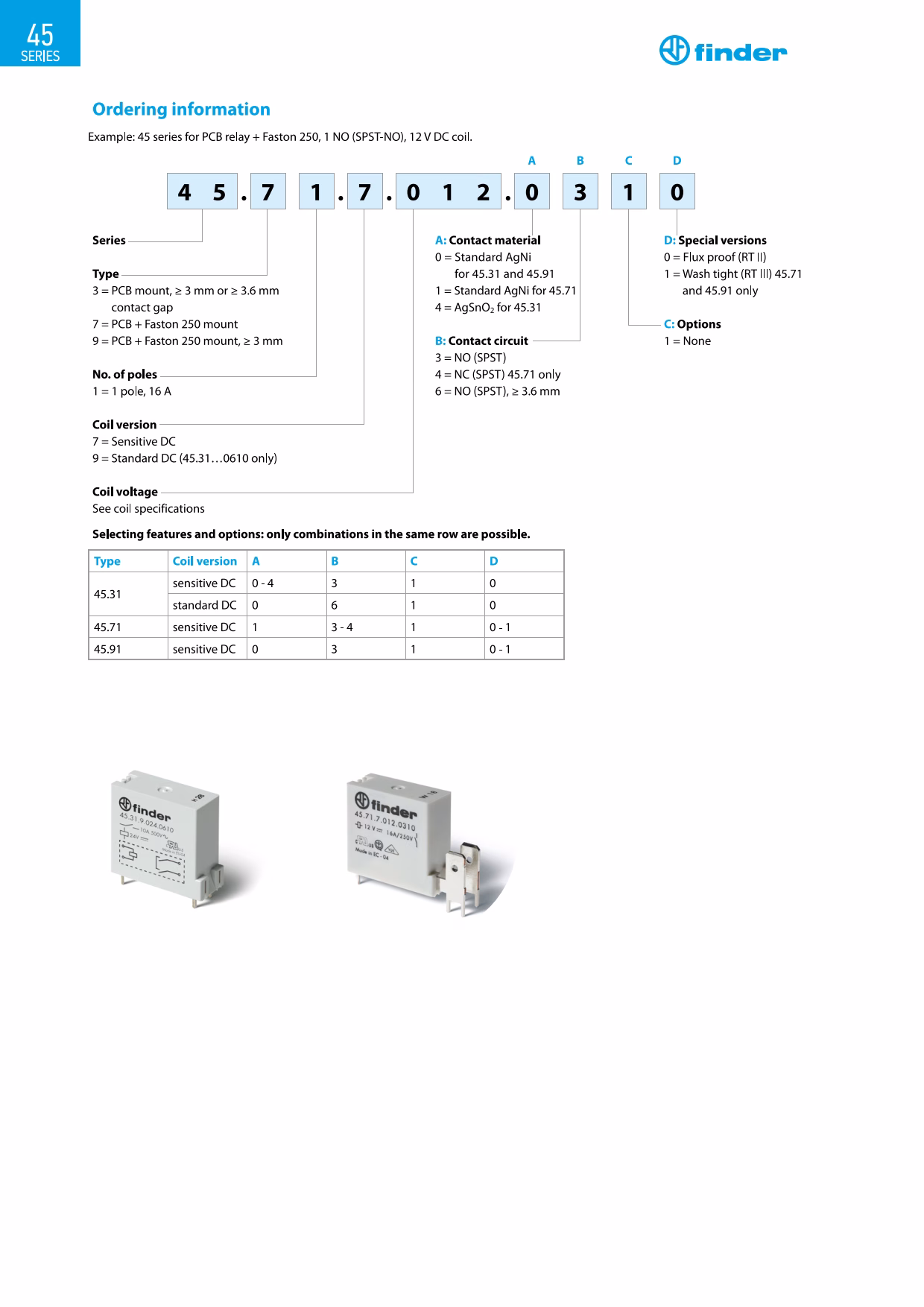

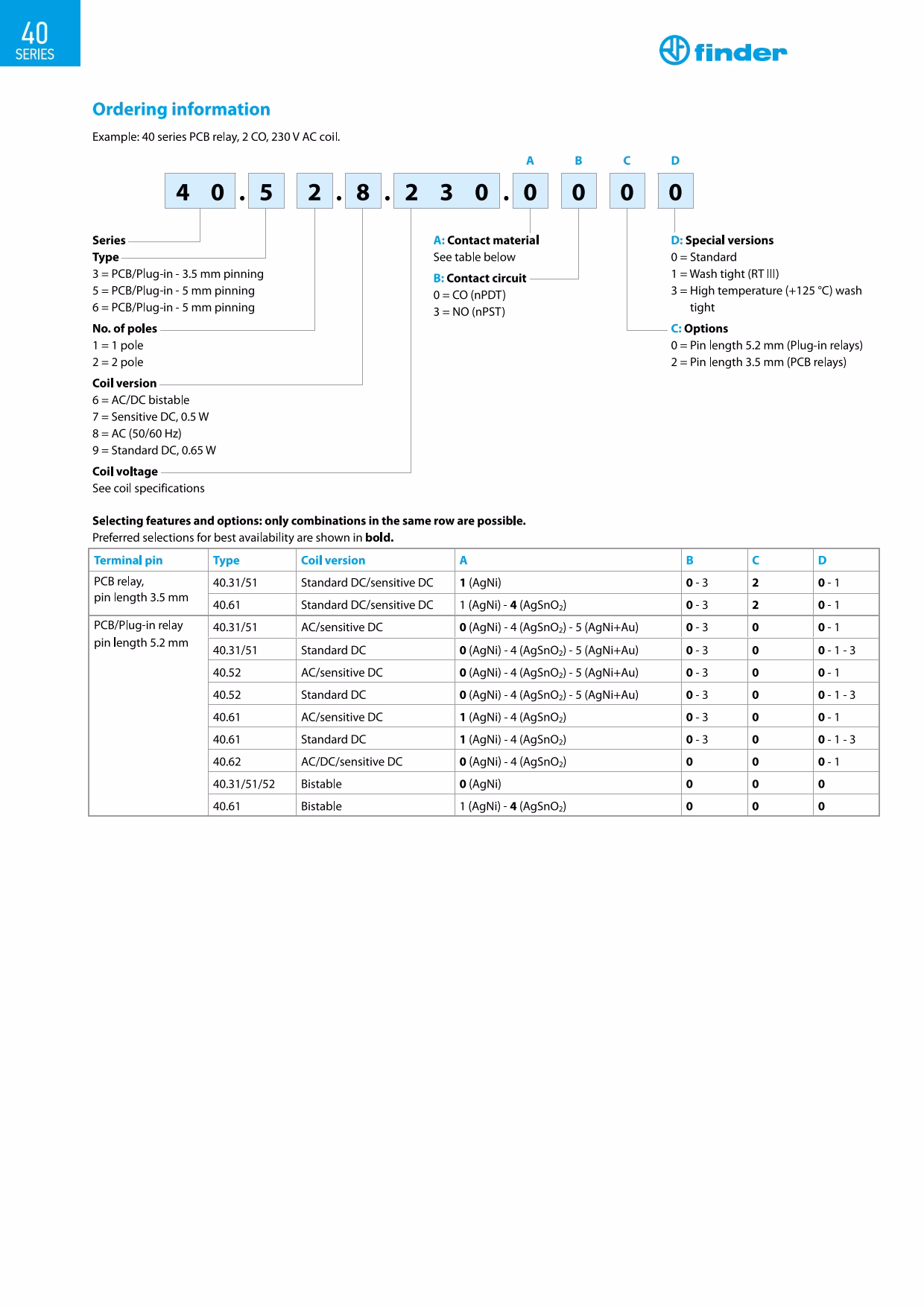

초소형 전력 릴레이 (Power Relay)
- 고감도 DC 코일 - 소비전력 360mW
- 정격전류 : 10A, 16A
- 최대 +125°C 고온 환경에서도 사용 가능한 소형 릴레이
- EN 60730-1 기준 접점 간격 ≥ 3mm / ≥ 3.6mm
- 코일-접점 간 8mm 거리, 6kV (1.2/50µs) 서지 절연 성능 확보
- PCB 장착형 및 Faston 250 단자 방식 지원 (6.35 mm 단자 연결)

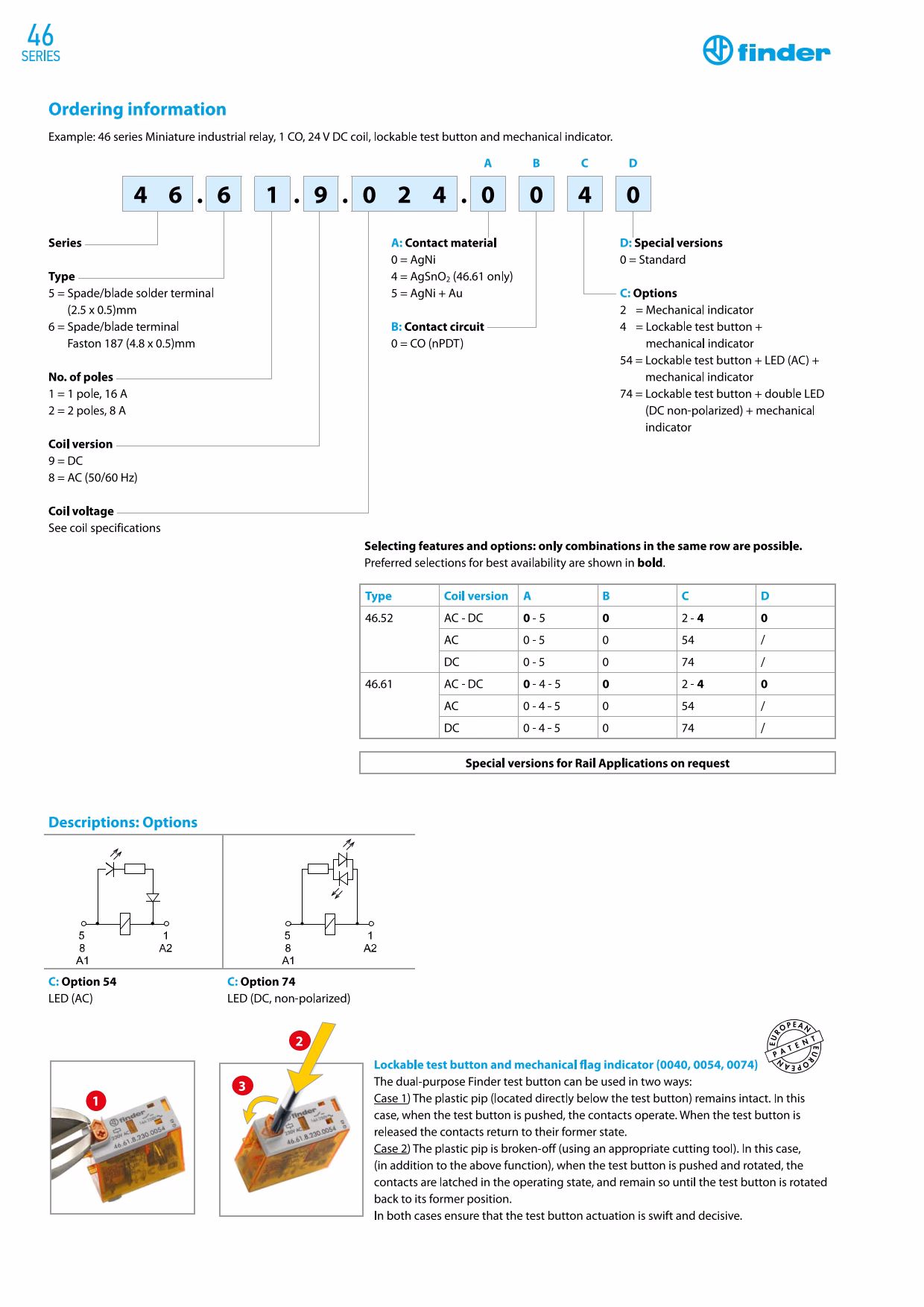

Miniature 산업 릴레이 (8A - 16A)
- DC 코일 : 500 mW, AC 코일: 1.2 VA
- 소켓 장착 또는 Faston 커넥터를 통한 직접 연결 가능
- 잠금 가능한 테스트 버튼
- 기계식 플래그, LED 표시등 포함 가능
- 코일-접점 간 8mm, 6kV (1.2/50 µs) 절연
범용 릴레이 (6A - 10A)
- AC 및 DC 코일 옵션 (전류 감지형 버전 포함)
- 8핀 및 11핀 플러그인 호환 타입 (EN 60715)
- 플랜지 마운트 방식 지원
- 잠금 기능이 있는 테스트 버튼
- 기계식 표시기, LED 표시등
- 저전류 스위칭에 적합한 분기형 접점 (Bifurcated Contact)버전

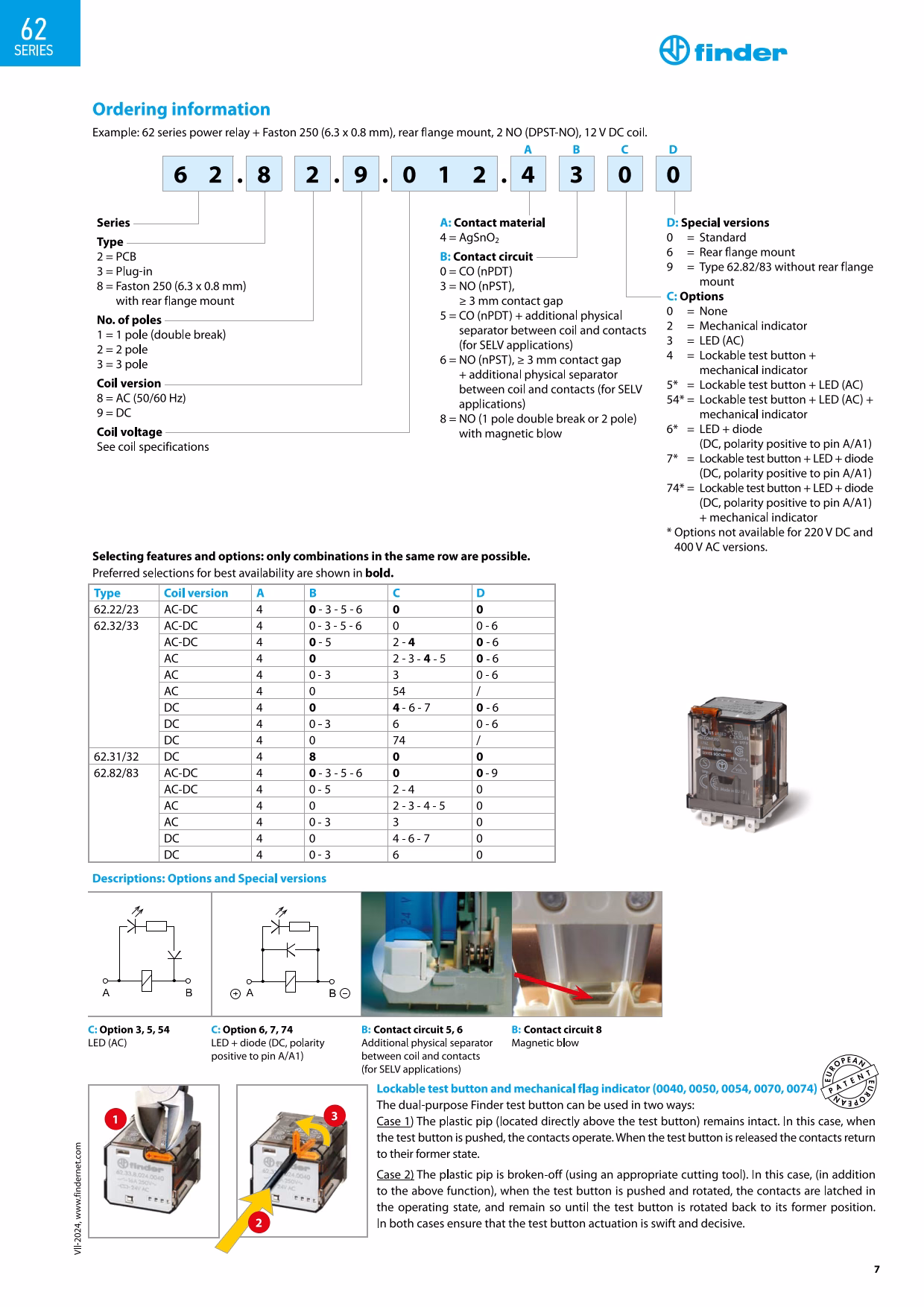

전력 릴레이 (Power Relay)
• AC 및 DC 코일
• 정격전류 : 16A
• 극수 : 2극, 3극
• 장착 방식 :
- PCB 장착형 - 플러그인 타입 (Faston 187 단자) - 플랜지 장착형 (Faston 250 단자)
• NO 접점 옵션 제공, 접점 간 간격 3mm 이상
• LED 표시등, 기계식 표시기 및 테스트 버튼 옵션
• 자기 아크 소호 (Magnetic blow-out) 타입 제공
고전력 릴레이 (High Power Relay)
- DC 코일 (유지전력 170 mW)
- 정격전류 : 50A
- 극수 : 2극, 3극
- 접점 간 간격 : 3mm 이상 / 5.2mm 이상
(VDE 0126-1-1, EN 62109-1, EN 62109-2 규격 적합)
- 코일과 접점 간 강화 절연 적용
- 주위 온도 최대 85°C (에너지 절약형 코일 구동 시)

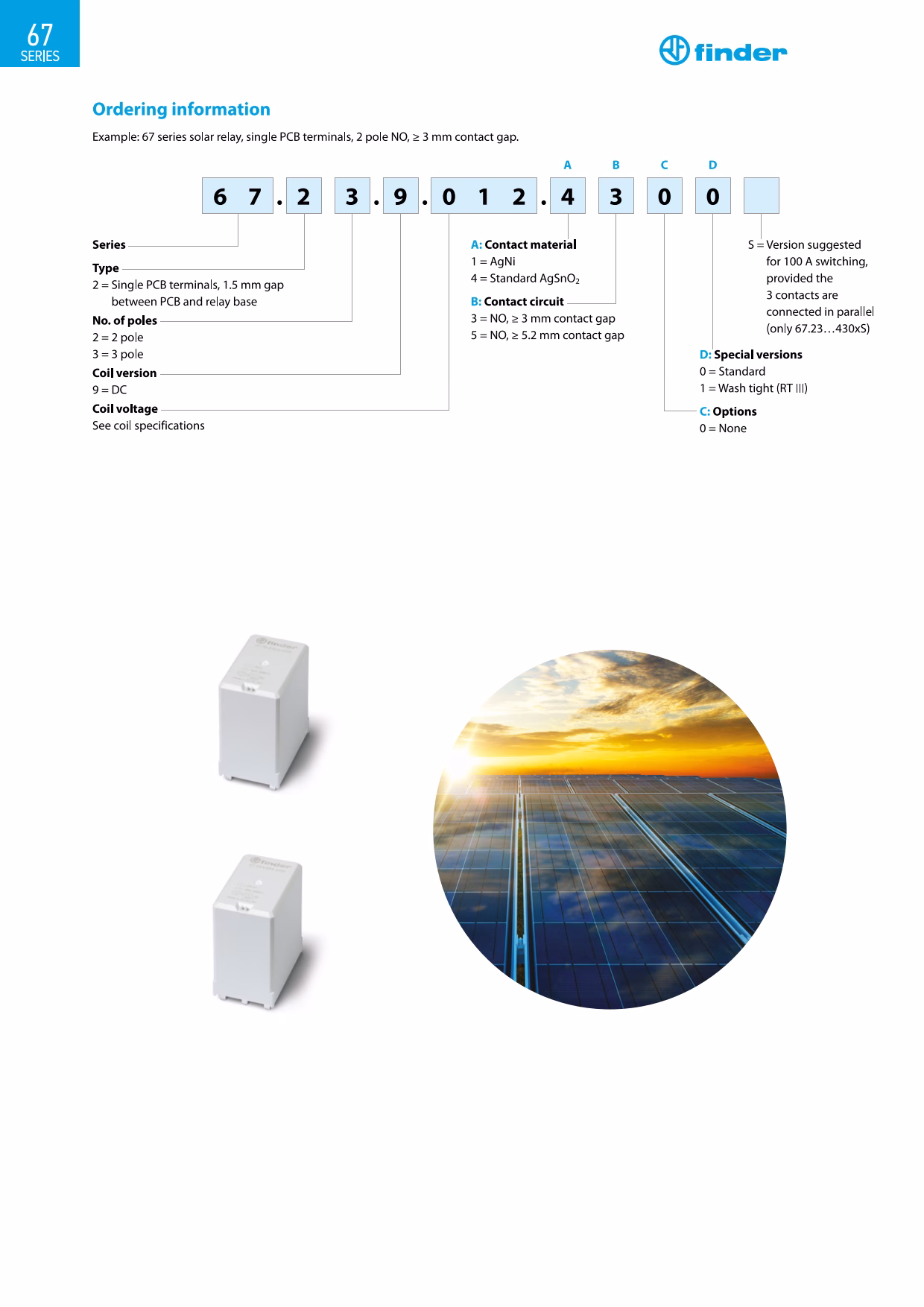

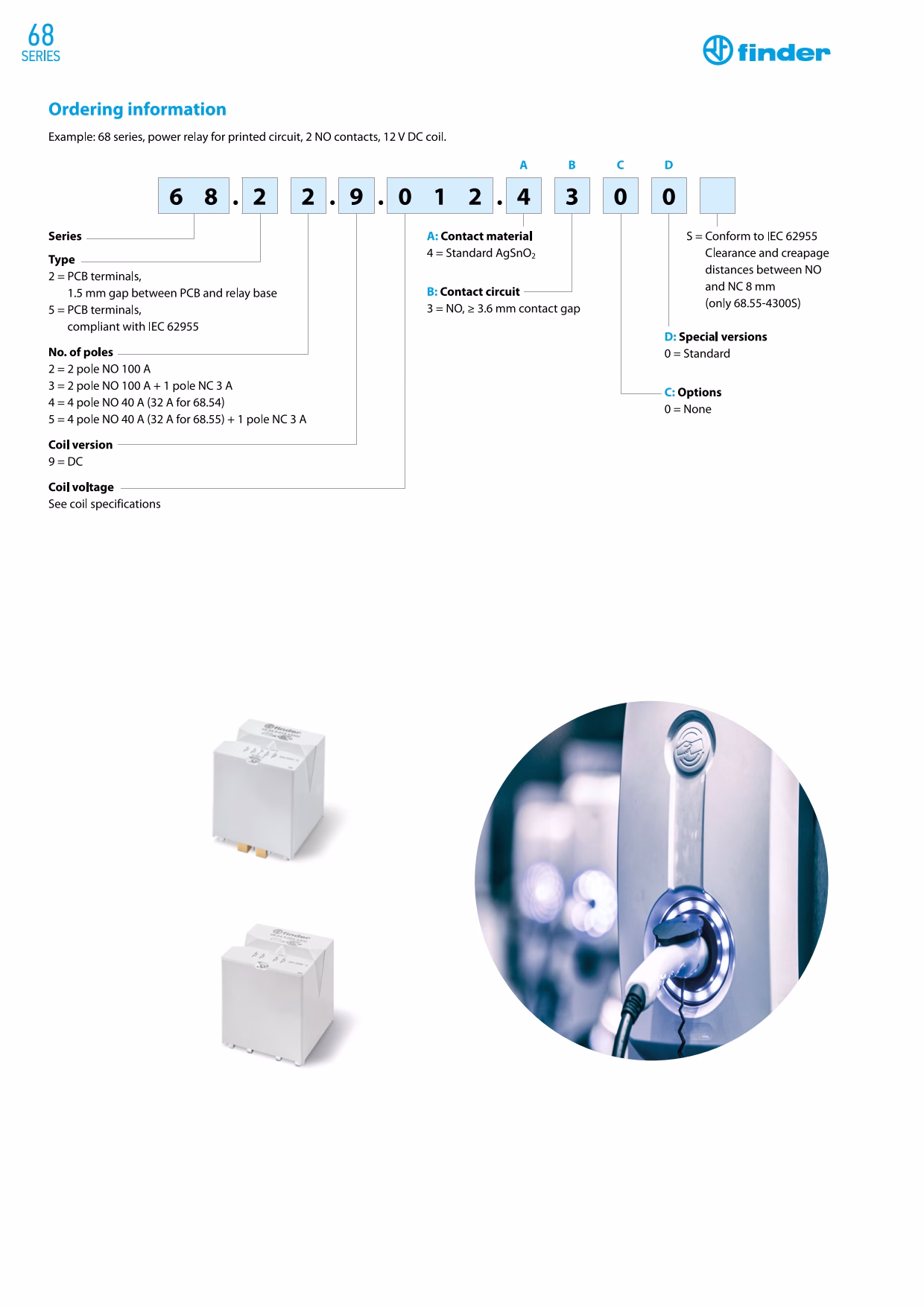

고전력 릴레이 (High Power Relay)
- DC 코일 (유지전력 700 mW)
- 정격전류 : 32A, 40A, 100A
- 극수 : 2극, 3극, 4극, 5극
- 접점 간 간격 : 3.6 mm 이상
(VDE 0126-1-1, EN 62109-1, EN 62109-2 규격 적합)
- 코일과 접점 간 강화 절연 적용
- 주위 온도 최대 85°C (에너지 절약형 코일 구동 시)
- EN 60335-1의 내열 및 내화 요구사항 충족
(GWIT 775°C 및 GWFI 850°C)
